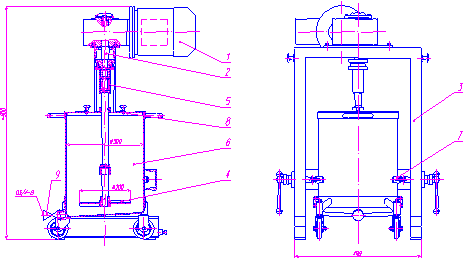

Вращение мешалки осуществляется от мотор-редуктора (поз.1) и установленного в его полом валу приводного вала (поз.2). Мотор-редуктор (поз.1) неподвижно закреплен на раме (поз.3). Мешалка (поз.4), оснащенная двумя ярусами наклонных лопастей, закреплена на приводном валу (поз.2) с помощью быстроразъемной муфты (поз.5) и может отсоединяться от него, согласно технологическому регламенту для чистки бака (поз.6) и транспортирования его к месту выгрузки. Бак устанавливается в раме (поз.3) по упорам и фиксируется в рабочем положении двумя прижимами (поз.7), расположенными по бокам рамы.
Жидкие и сыпучие компоненты для смешивания загружают в бак через съемную крышку (поз.8), состоящую из двух половин. По окончании процесса смешивания (усреднения) готовый продукт выгружают через разгрузочный кран (поз.9) или, отсоединив мешалку и бак, транспортируют его к месту выгрузки.
Материал деталей соприкасающихся с продуктом нержавеющая сталь 12Х18Н10Т. |
